紅聲器材（四三八0廠） 多通道噪聲振動測量分析系統HS5660X
 |
- 儀器名稱：多通道噪聲振動測量分析系統
- 儀器品牌：紅聲器材（四三八0廠）
- 儀器型號：HS5660X
- 送貨時間：48小時內
- 標準價格：不詳
- 本站售價：洽詢
- 關鍵參數：HS5660X型多通道噪聲振動測量分析系統, 噪聲測量主要技術指標：傳聲器：Ф12.7mm（1/2″）HS14427型預極化測試電容傳聲器；頻率范圍：20Hz～20kHz； 振動測量主要技術指標:靈 敏 度： ～5 mV/mS-2；量程：加速度：0.2～100mS-2；
性能參數介紹
下載說明
軟件下載： 無
資料下載： 無
產品介紹
HS5660X 型多通道噪聲/振動測量分析系統
特點:
產品介紹

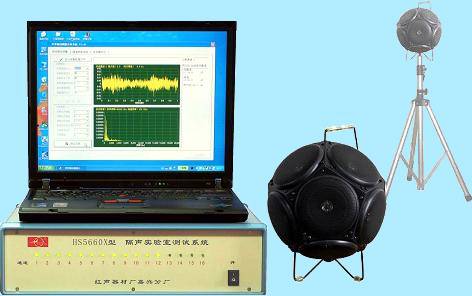

HS5660X型多通道噪聲振動測量分析系統、無指向聲源示意圖
· 概述：（如有更改，以所簽定的合同為準。恕不另行通知！）
HS5660X型噪聲振動測量分析系統是一種以計算機為中心，配套精密、高速、多通道噪聲振動信號同步測量分析系統，可進行大容量數據存儲、高速數據處理，實現實時FFT細譜、1/3倍頻程譜、聲壓/時間歷程分析等等各種時頻分析。并能自動生成各種分析結果圖表。該系統可根據用戶需要提供不同配置的聲學/振動分析系統，為各類聲學/振動信號做有針對性的詳細分析，并將實時分析的結果以圖形、列表或報告的形式輸出。為工程技術、質量管理人員提供詳實的產品質量判據，同時為產品的研發設計、生產工藝、質量控制提出指導性意見。
- 系統主要應用范圍：環保、建筑、家電、汽車、機械等行業或相應的科研、質量技術監督等部門。
- 系統主要功能和特點：（功能的實現，與系統產品的實際配置相關?。?/SPAN>
- 測試分析基本功能：
· 系統的基本功能：
· 多通道實時噪聲、振動加速度、速度和位移測量；
· 聲壓、加速度隨時間變化測量；
· 扣背景測量；
· 聲壓級A、C計權及線性L方式；振動線性L方式；
· 噪聲、振動測試通道自動校準。
· FFT窄帶頻譜分析：
· 多通道細譜分析：最高分辨率0.2Hz；
· 多通道噪聲、振動同步分析；
· 測量數據、圖譜存儲?！?SPAN lang=EN-US style="FONT-FAMILY: ">
· OCT 1/3倍頻程分析:
· 多通道1/3倍頻程聲壓級頻譜；
· 多通道1/3倍頻程總聲功率級頻譜；
- 噪聲測量主要技術指標：（如用戶另有約定，按約定技術指標執行！）
- 傳聲器：Ф
- 頻率范圍：20Hz～20kHz；
- 頻率計權：A計權、C計權、L(線性)
- 測量范圍：（均以2×10-5 Pa為基準）
- 22 ～ 135 dB（A）；
- 35 ～ 135 dB（C）；
- 40 ～ 135 dB（L線性）
- ?量程控制：程序控制，分四檔，量程范圍如下：
- 20dB檔：20dB ～ ?80dB
- 40dB檔：40dB ～ 100dB
- 60dB檔：60dB ～ 120dB
- 80dB檔：80dB ～ 135dB
- 線性范圍：> 60dB/量程檔；
- 時間計權：快（F）、慢（S）及時間平均；
- 1/3倍頻程頻譜分析：應用FFT分析技術計算1/3倍頻程聲壓級譜；
- 精度等級：國標Ⅰ級。
振動測量主要技術指標（以185型傳感器為例）：（如用戶另有約定，按約定技術指標執行?。?/B>
- 靈 敏 度： ～5 mV/mS-2；
- 量程：加速度：0.2～100mS-2；速度、位移：依據加速度和頻率值自動計算結果；
- 橫 向 比：＜5%
- 頻率范圍：0.5～5000KHz；
- 分 辨 率：0.004 mS-2；
- 諧振頻率：～20KHz
- 輸出阻抗：＜100Ω
- 傳感器工作溫度：-20～120℃
- 外形尺寸：Φ40×
- 安裝螺紋：M
- 傳感器凈質量：
- 整機主要技術指標：（根據用戶配備的通道總數，選擇啟動N個噪聲或振動測量通道。N≤通道總數）
- 采樣頻率：
- 總采樣頻率：100kHz或200kHz；
- 每個通道采樣頻率：500Hz～(100/N或200/N)kHz；
- 測試頻率：
- 最高測試頻率：50或100kHz；（僅啟動第一個測試通道）
- 每個通道采樣頻率：500Hz～(50或100/N)KHz；（按順序啟動多個測試通道）
- 分析頻點數：512～8192點可選；
- 測試分析界面顯示主要內容：（由計算機顯示器顯示）
- 測量有效值、脈沖峰值；
- 測量值/時間歷程圖；
- 25個等間隔時間（等間隔時間長度: 0.125、0.25、0.5、1、2、3、4、5、10S可選。實際間隔時間，視數據計算量、計算機運行速度和效率而有所延時）測量值幅值歷程記錄圖；
- 細譜圖、1/3倍頻程頻譜及數據；
- 扣背景測量結果。
- 輸出接口：USB數據傳輸接口、RS-232程序控制接口；
- 測試通道校準：
- 噪聲測試通道：使用HS6020型(聲)校準器（94dB/1000Hz）；
- 振動測試通道：使用YE5501(振動)校準激勵器(10ms-2/160Hz)；
- 其他：
- 電源：交流220V，50Hz；
- 外形尺寸mm：≤ 6通道：l×b×h = 300×260×100；≤16通道：l×b×h = 400×300×100；
- 質量：（主機）約3～5kg；
- 一般使用條件：溫度：
- 長期使用條件：溫度：
- 性能符合國家標準JJG 188—2002（噪聲）、JJG233-1998（振動）中的相關要求。
- 標準（專用）聲源系統指標：
- 信號源：
- 白噪聲：20Hz～22.4KHz；
- 粉紅噪聲：20Hz～22.4KHz；
- 帶通噪聲：20Hz～20KHz 1/3倍頻程帶通噪聲信號；
- 標準信號源：（本廠可按用戶實際要求設計制造專用聲源系統）
- 本信號源是基于①信號源、②功率放大器、③聲源等三部分組成的標準聲源系統而設計制造的。其目的在于綜合三者的性能進行綜合調制，使聲源最終的輸出聲場達到國家標準GB/T 4129-2003，以及國際標準ISO6926:1999的有關要求。
- 標準信號源主要技術指標如下：
- 頻率特征：在標準聲源的使用頻率范圍內,保證1/3倍頻程中心頻率100Hz ～ 10KHz的范圍內產生寬帶穩態聲；
- 同時所有的1/3倍頻程頻帶的聲功率級之間的差＜12dB；
- 相鄰的兩個1/3倍頻程頻帶的聲功率級之間的差＜3dB；
- 指向性指數：在100Hz ～ 10KHz的范圍內，任一1/3倍頻帶聲源的指向性指數的最大值＜6dB。
- 音頻功率放大器：
- 具有USB數字信號輸入接口和模擬信號輸入接口；
- 額定輸出功率（RMS,4Ω）:100W；
- 額定負載阻抗：4～8Ω；
- 輸入靈敏度：300mV±10mV；
- 過載源電動勢：≥2.0V；
- 頻率相應：20Hz～20KHz；
- 諧波失真（1KHz）：≤0.3%；
- 信噪比（A計權線路輸入）：≥100dB；
- 重量：
- 尺寸：寬×深×高＝
- 12 面體全向聲源：（用于測試聲場標定、修正和替代聲源法的聲功率級測量）
- 12 面體全向聲源的主要技術參數：
- 頻率響應：80Hz ～ 10KHz；
- 電功率：180 ～ 360W；
- 最大輸出聲功率級：≥ 120dB；
- 阻抗：6Ω；
- 相位：12個揚聲器按同相位方式進行連接；
- 單指向聲源：
- 單指向聲源的主要技術參數：
- 頻率響應：63Hz～12.5KHz；
- 電功率：60～80W；
- 最大輸出聲功率級：≥106dB；
- 阻抗：6～16Ω；

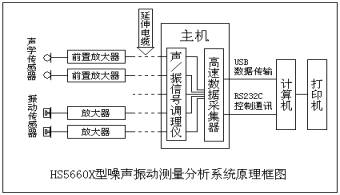

- 系統原理框圖及介紹：

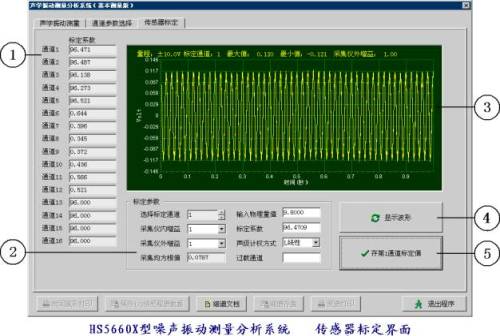

· 傳感器標定界面示意圖：（波形圖可進行選擇放大?。?/SPAN>

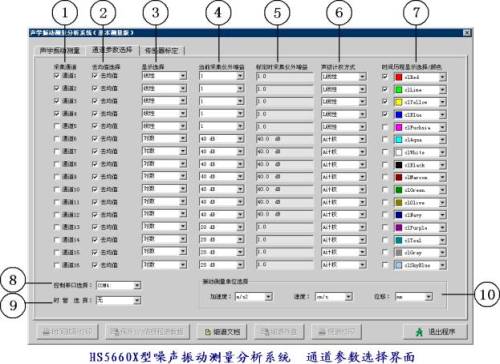

· 通道參數選擇界面：

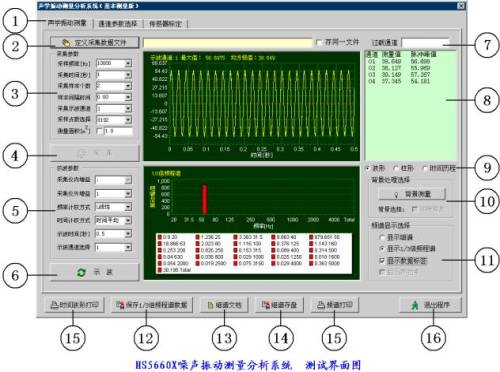

· 聲學振動測量界面示意圖：（波形圖、頻譜圖均可進行選擇放大?。?/SPAN>
· 其他聲學振動測量界面示意圖：（波形圖、頻譜圖均可進行選擇放大?。?/SPAN>
· 建筑聲學應用程序介紹：（聲衰減圖、隔聲量評價圖均可進行選擇放大?。?/SPAN>

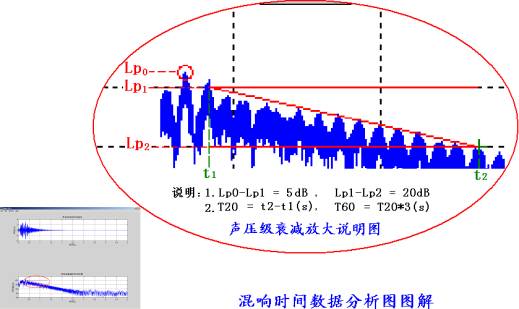

· 混響時間（吸聲量）數據的采集、計算分析：（選購軟件產品）
·

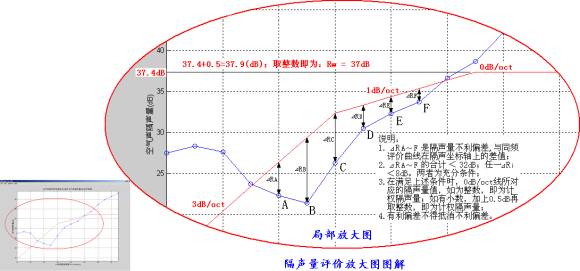

隔聲量數據的采集、計算分析、評價：（選購軟件產品）
·
產品配置（選配）表：
HS5660X型噪聲振動測量分析系統產品配置（選配）表
|
|
序號 |
名 稱 |
單位 |
數量 |
備注 | ||
|
聲信 |
1 |
標準 |
噪聲信號、功率放大器 |
用于非標準測試聲場的標定、修正或建筑聲學測量聲場聲源。1、4項按需要選擇；其他按需要選配。 |
套 |
|
|
|
2 |
12面體無指向聲源 |
臺 |
|
| |||
|
3 |
單指向聲源 |
臺 |
|
| |||
|
4 |
專用 |
噪聲信號、功率放大器 |
套 |
|
| ||
|
5 |
12面體無指向聲源 |
臺 |
|
| |||
|
6 |
單指向聲源 |
臺 |
|
| |||
|
噪聲 |
7 |
聲學測量傳聲器 |
噪聲 |
|
| ||
|
8 |
噪聲信號前置放大器 | ||||||
|
9 |
專用聲信號延伸電纜 | ||||||
|
10 |
測試三腳架及延伸桿 | ||||||
|
11 |
振動傳感器 | ||||||
|
12 |
振動信號適配器 | ||||||
|
13 |
專用振動信號傳輸電纜 | ||||||
|
14 |
高性能多通道聲、振信號調理儀（1套） | ||||||
|
通道 |
15 |
聲校準器 |
臺 |
|
| ||
|
16 |
振動校準器 |
臺 |
|
| |||
|
相位 |
17 |
相位監測裝置 |
套 |
|
| ||
|
信號 |
18 |
接口板及配件 |
套 |
|
| ||
|
19 |
高速數據采集器 | ||||||
|
20 |
標準配置實時測試控制分析軟件 | ||||||
|
21 |
用戶 |
在線測試系統軟件（多頻段、自定義特征峰提取、甄別、分析、判斷、報警） |
套 |
|
| ||
|
22 |
建筑聲學混響時間、隔聲量、吸聲系數測量分析，隔聲量計權評價 |
套 |
|
| |||
|
23 |
替代聲源法聲功率級測量（無需消聲室、混響室，在一般條件下進行聲功率級測試） |
套 |
|
| |||
|
24 |
時域中各通道信號間的相關分析 |
套 |
|
| |||
|
25 |
頻域中各通道信號間的相干分析（查找因振源引發的噪聲在總噪聲中所占比重） |
套 |
|
| |||
|
26 |
發動機振動烈度自動測量分析軟件（按國標要求自動測量，測試效率高，人為誤差小） |
套 |
|
| |||
|
27 |
按用戶需要設計制作的其他應用軟件 |
套 |
|
| |||
|
結果 |
28 |
工業控制計算機P4，2.0， |
套 |
|
用戶可自 | ||
|
彩色噴墨打印機 | |||||||
電源標準
電源標準：交流220V
標準配置
HS5660X型多通道噪聲振動測量分析系統 聲級計主機,說明書。
選購附件
見圖表
